Монтажный ролик-шкив — это колесо с канавкой и подшипником в оси, через которое перекатывается трос. Ставится везде, где тросу нужно повернуть: на углах трассы при протяжке кабеля, на краях колодцев и люков, в оттяжках и полиспастах, на кромках платформ при погрузке. Без ролика трос трётся об бетонный угол сталью о камень — и сам изнашивается, и кромку выедает; с роликом поворот превращается в качение на подшипнике, усилие протяжки падает, трос живёт свой паспортный срок.
В этой статье разбираем, из чего складывается правильный ролик — диаметр, ширина, канавка, подшипник — и почему каждый из этих параметров критичен, как подобрать типоразмер под свой трос, и показываем всю линейку монтажных роликов ГИБМАН ROL40–ROL140 с фотографиями из каталога и таблицей типоразмеров: от миниатюрного ROL40 на 40 мм до солидного ROL140 на 140 мм.
Трос, лежащий на углу, испытывает два вида износа одновременно.
Абразивный износ. Трос под натяжением прижимается к кромке, и каждое движение — это трение стальных проволок по бетону, металлу или камню. Верхние проволоки «съедаются», сечение троса уменьшается, и трос рвётся именно в точке контакта — причём не при первом использовании, а через несколько трасс, когда визуально он ещё «нормальный».
Излом на малом радиусе. Каждый проход через острый угол — это цикл изгиба. Чем меньше радиус изгиба относительно диаметра троса, тем быстрее в проволоках накапливаются усталостные трещины. Это та же физика, по которой переломанный много раз кусок проволоки обламывается — просто у троса процесс растянут на десятки циклов.
Плюс силовая сторона: трение на углу добавляет к усилию протяжки. Каждый поворот «по бетону» съедает десятки процентов тяги — при протяжке кабеля в длинной трассе с несколькими углами это разница между «тянут двое» и «тянут шестеро».
Ролик убирает все три эффекта разом: трос катится по канавке на подшипнике — трение падает до сопротивления подшипника, радиус изгиба становится равным радиусу ролика (большим и контролируемым), кромка защищена сталью, которую не жалко.
Четыре параметра ролика: диаметр, ширина, канавка, подшипник
Ролик — простой узел, и в нём ровно четыре решения, каждое из которых влияет на результат.
Диаметр обода — главный параметр. Он задаёт радиус изгиба троса и запас прочности узла: чем больше диаметр, тем мягче изгиб и больше контактная поверхность. В линейке ROL — от 40 до 140 мм.
Ширина обода — у базовых роликов 8 мм (ROL40, ROL50), у старших — 12 мм, у ROL80 — усиленные 20 мм. Ширина должна давать канавке запас по глубине, чтобы трос сидел в ней, а не ездил по ободу.
Канавка — профильная выемка по ободу, по которой катится трос. Канавка должна быть шире троса: узкая канавка зажимает трос и заставляет его «пилить» стенки, слишком широкая — даёт тросу гулять и слеживаться. В линейке два профиля: 8 мм под тонкие шнуры и лёгкие тросы, 15 мм — основной монтаж под тросы и кабели большинства типоразмеров.
Подшипник в оси — то, что отличает монтажный ролик от просто «колёсика». Шкив вращается на подшипнике, а не на втулке: нагрузка передаётся в точку, а не по плоскости трения, ролик остаётся лёгким на ходу даже под полной нагрузкой, и канавка не «выедается» о неподвижный трос.
Материал — металл по всей линейке: стальной обод не боится кромок, падений и мороза, в отличие от пластика, который на морозе колется, а под нагрузкой — «плывёт».
Правило диаметра: во сколько раз ролик больше троса
Практическая норма для монтажных роликов: диаметр ролика — не меньше 12–25 диаметров троса (нижняя граница — для грузовых и часто работающих тросов, верхняя — для разовых протяжек).
На пальцах: трос 4–5 мм комфортно живёт на ROL60–ROL70 (60–70 мм = 12–15d), трос 8 мм — на ROL100 и выше, кабель с мягкой изоляцией — ещё с большим запасом, потому что у него кроме проволок есть изоляция и жилы, которые тоже устают на изгибе.
Почему не «чем больше, тем лучше»? Больше диаметр — больше вес, габарит и цена. Ролик должен быть достаточно большим, чтобы не убивать трос, и достаточно компактным, чтобы его возить и ставить на реальных кромках. Отсюда и линейка из семи типоразмеров — под каждый класс тросов свой оптимум.
Где применяются: протяжка, оттяжка, кромка, полиспаст
Протяжка кабеля и троса в трассе. Классика: на каждом углу кабельной трассы, на входе в лоток, у колодца ставится ролик — трос/кабель идёт по канавкам, а не по бетону. Для электрика это ещё и сохранение изоляции кабеля: затянутый по бетонному углу кабель получает задиры, которые потом «звенят» при испытаниях.
Оттяжка и направление тяги. Ролик на анкере у земли позволяет тянуть трос под углом: лебёдка стоит в стороне, а усилие приходит на груз в нужном направлении. Ролик меняет направление натяжения, не грызя трос о кромку.
Защита кромки при погрузке. Ролик, уложенный на край платформы или приямка, — это точка, через которую трос/трос-стропа скользят при затягивании груза. Кромка не выедается, строп не рвётся — дешёвая страховка дорогих последствий.
Элемент самодельного полиспаста или обводного блока. Монтажный ролик на оси — готовый шкив: повесьте на крюк/анкер, и у вас обводной блок для лёгких грузоподъёмных схем. Для серьёзных схем лучше смотреть на готовые блоки с крюком, но как разовое решение — работает.
Линейка ROL40–ROL140 с фото
Семь типоразмеров закрывают тросы от тонких шнуров до серьёзных грузовых тросов. Все — металлические, на подшипнике, с канавкой.

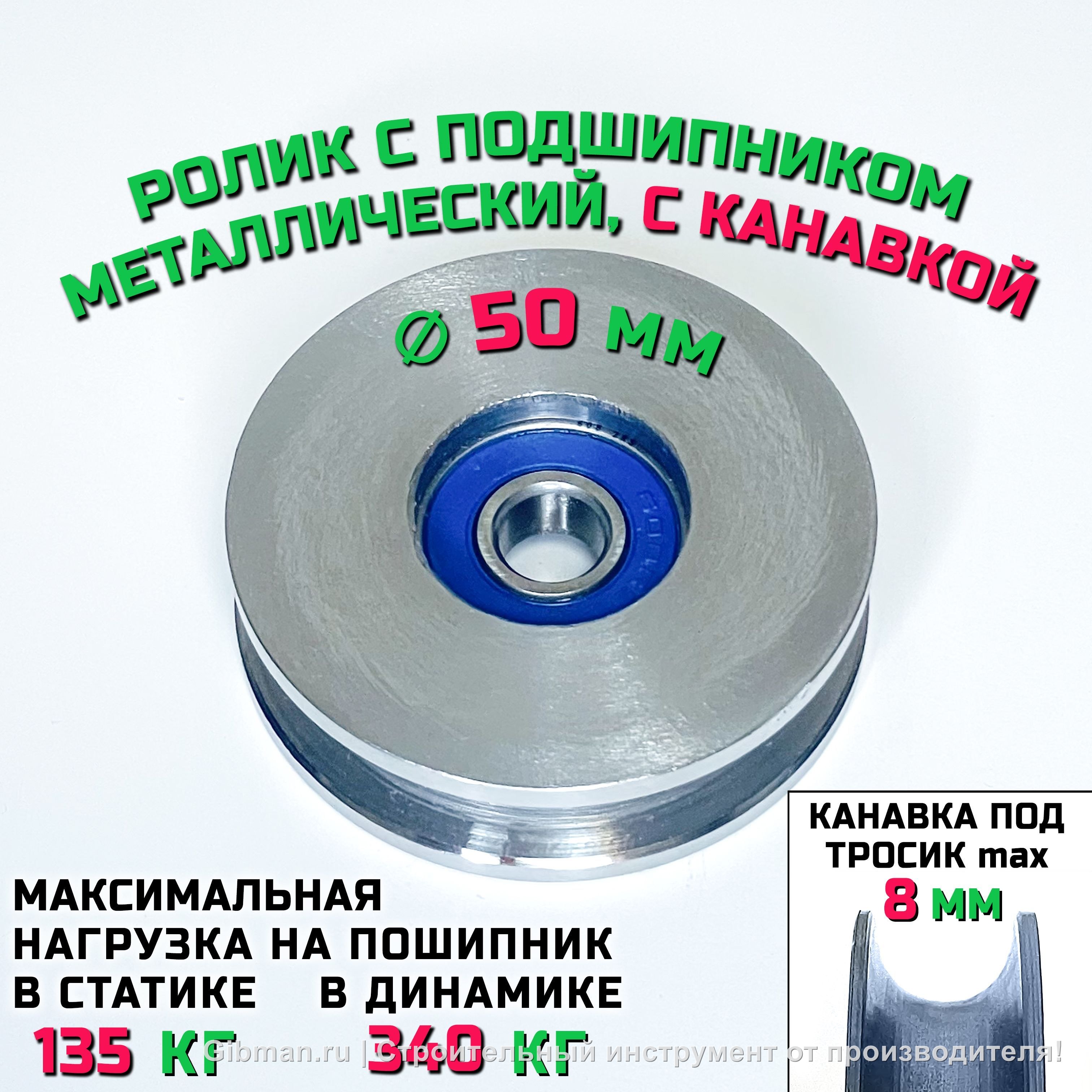

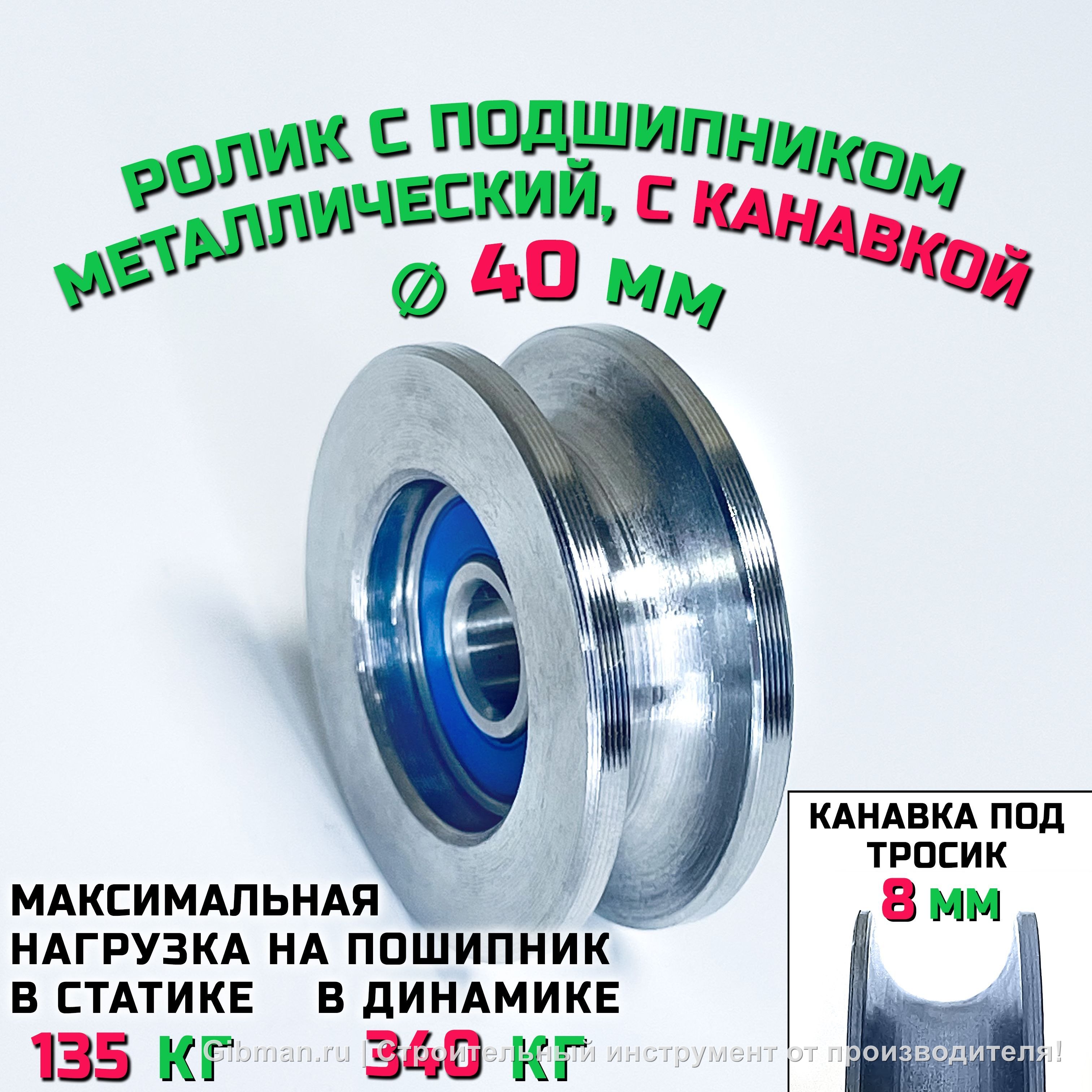

ROL40 и ROL50 — младшие типоразмеры с канавкой 8 мм: шнуры, тонкие тросы, лёгкие оттяжки
ROL40 и ROL50 — компактные ролики 40×8 и 50×8 мм с канавкой 8 мм. Их класс — лёгкие шнуры, тонкие тросы, направляющие для оттяжек, повороты лёгких трасс. Весом в десятки граммов, они живут в кармане сумки — инструмент, который просто всегда с собой.

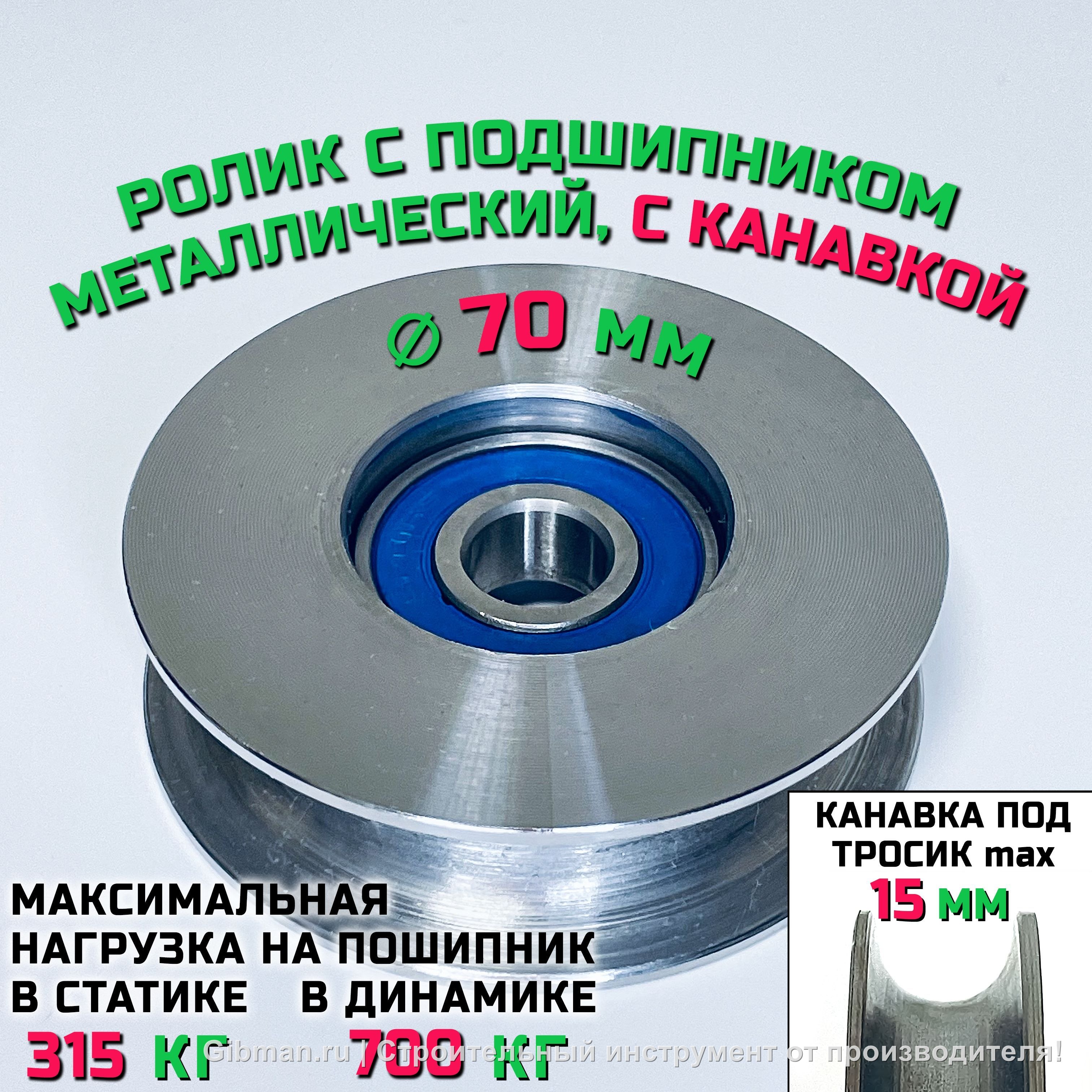

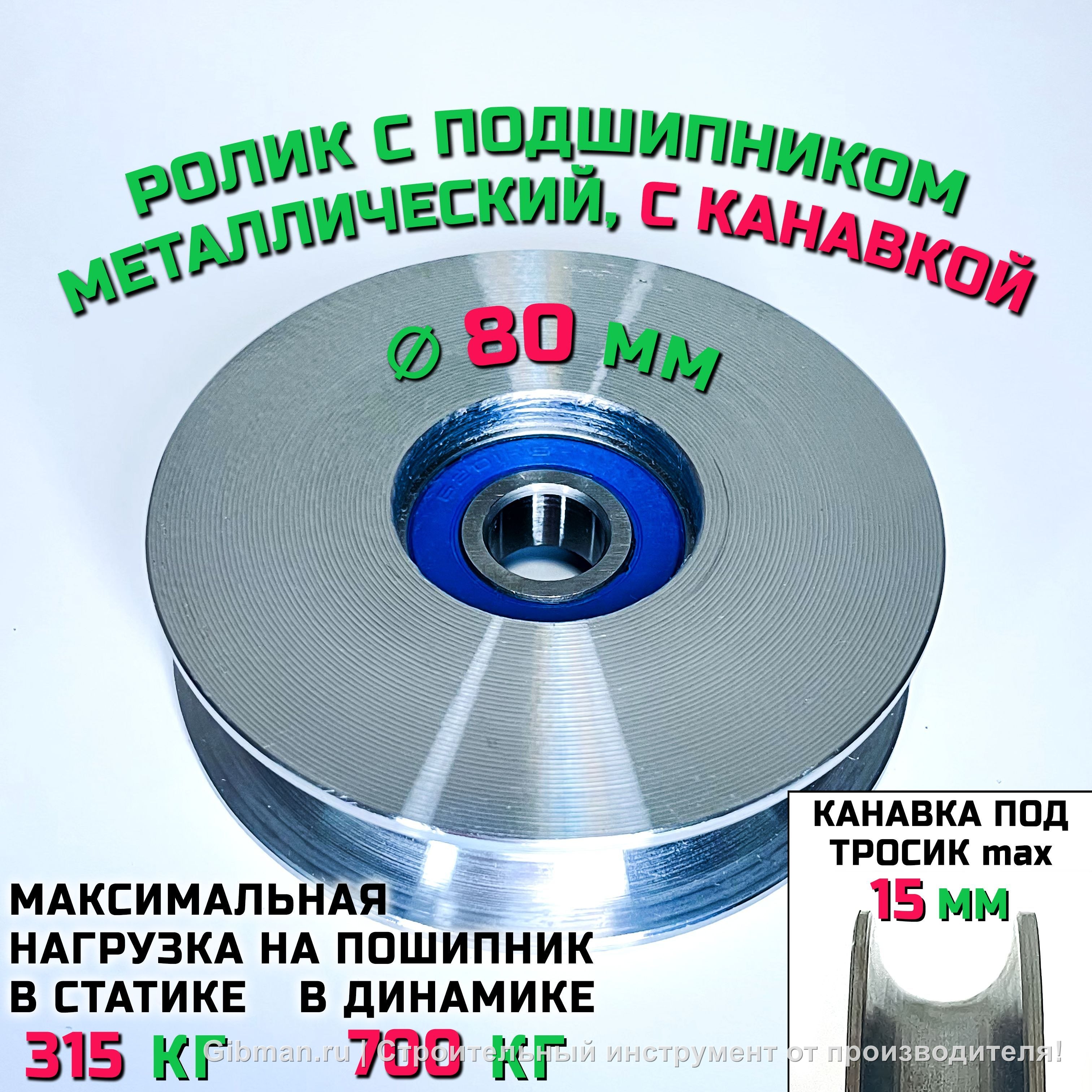

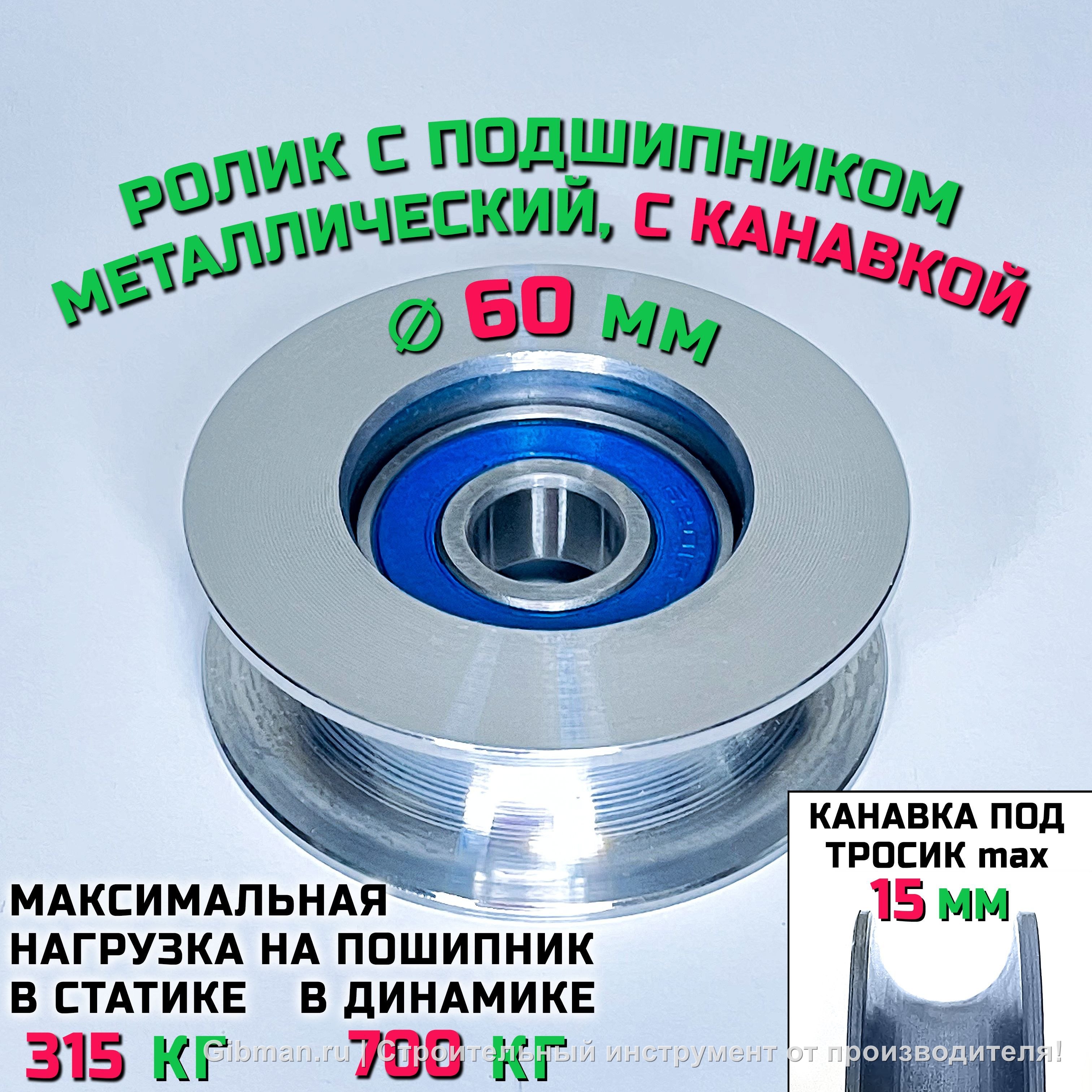

ROL60, ROL70, ROL80 — средний класс: диаметр 60–80 мм, канавка уже основная 15 мм, ширина обода 12 мм (у ROL80 — усиленные 20 мм). Самый массовый сектор: тросы и кабели бытовых и монтажных трасс, оттяжки, кромки платформ.
ROL60–ROL80 — средний класс с канавкой 15 мм: тросы и кабели большинства монтажных трасс

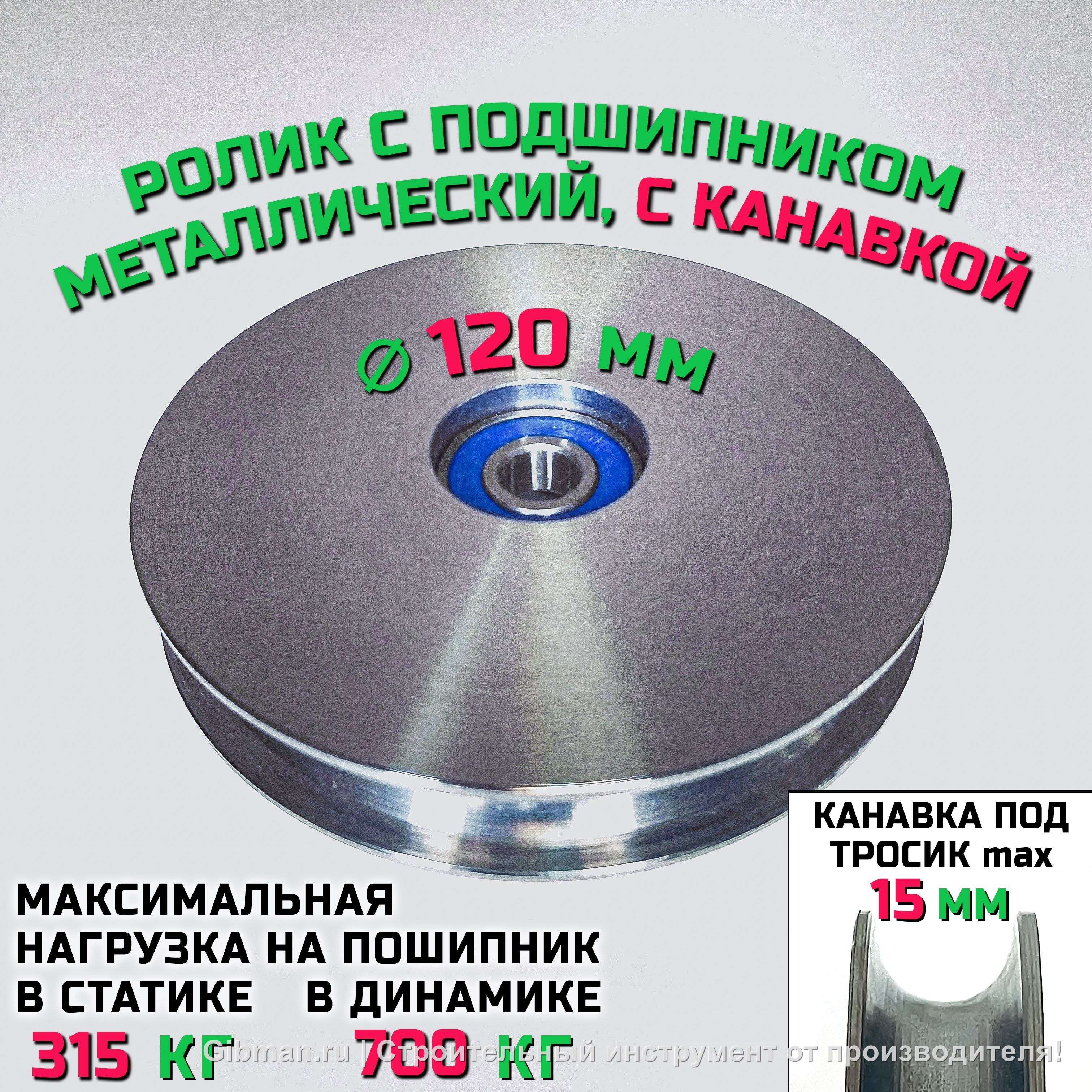

ROL90, ROL100, ROL120, ROL140 — старший класс для грузовых тросов: чем тяжелее работа, тем больше нужен диаметр. ROL100 и ROL120 — типовые выборы для полиспастных схем и серьёзных оттяжек, ROL140 — максимум линейки для толстых тросов и интенсивных протяжек, где запас по радиусу изгиба важнее компактности.
Отдельно в парке ГИБМАН есть BLOK_40 и BLOK_60PL — ролики для поводков: металлический BLOK_40 для поводка Ø40 и BLOK_60PL для цепного поводка Ø60 (в том числе как замена карабину в привязях больших собак). Это узкоспециализированные позиции, но они же используются как компактные обводные ролики в самодельных оснастках.
Как выбрать типоразмер
Алгоритм из трёх шагов.
1. Измерьте трос или кабель. Нужен фактический диаметр, а не «восьмёрка навскидку»: канавка 8 мм против 15 мм — это разные линейки.
2. Наложите правило диаметра. Трос до 5 мм — достаточно ROL60–ROL70; трос 6–8 мм — ROL80–ROL100; тросы 10+ мм и кабели большого сечения — ROL120–ROL140. Кабель считайте с запасом: его изоляция и жилы чувствительнее чистой стали.
3. Добавьте запас на интенсивность. Разовая протяжка — нижняя граница диапазона; еженедельная работа, грузовые тросы, полиспастные схемы — верхняя. Ролик — расходник только если он слишком маленький; правильный размер служит годами.
Практические связки: электрик-протяжчик — набор из ROL60/ROL70 на углы; монтажник-стропальщик — ROL100/ROL120 на кромки и оттяжки; дачник/самоделкин — ROL50/ROL60 как универсальный карманный ролик плюс ROL100 на серьёзные случаи.
Установка и эксплуатация: 6 правил
Сажайте ролик на ось жёстко. Люфт оси — это биение и увод троса из канавки. Ось должна быть перпендикулярна плоскости ролика.
Держите угол входа троса в канавку небольшим. Трос должен входить в канавку по касательной; резкий угол — и он перепрыгивает на обод.
Проверяйте посадку троса на ходу. На первых метрах протяжки убедитесь, что трос лежит в канавке, а не трётся об обод.
Не ставьте ролик «навесом» на конце. Ось должна опираться с двух сторон или ролик должен быть нагружен центрально — консольная нагрузка гнёт ось.
Смазывайте подшипник после пыльных и мокрых смен: несколько капель — и ролик остаётся лёгким на ходу.
Осматривайте канавку. Врезавшаяся в канавку проволока или песок — источник износа троса; продувите и чистите канавку перед ответственными протяжками.
Схема: ролик на углу трассы
Ролик ставится осью параллельно кромке так, чтобы канавка совпала с линией хода троса
Обратите внимание на два профиля канавки: 8 мм — только у младших ROL40/ROL50 и только под тонкие шнуры; основной монтаж — это канавка 15 мм на всех типоразмерах от ROL60. Если трос ходит по роликам «с зажимом» — вы сели на канавку 8 мм толстым тросом.
5 ошибок при работе с роликами
Ролик меньше правила диаметра. Трос 8 мм на ROL50 — это форменный излом на малом радиусе: трос умрёт за несколько трасс, ролик — за одну. Диаметр — первичен.
Трос на ободе вместо канавки. Слишком широкий или перекошенный вход троса — и он идёт по плоскому ободу, опять трением. Следите за посадкой.
Грязная канавка. Песок в канавке работает как наждачка: протягивая по ней трос, вы шлифуете проволоки. Чистка занимает секунды.
Нагрузка на пластик. Металлическая линейка ROL выбрана не случайно: пластиковые ролики на морозе и под грузовой нагрузкой — расходник, который ломается в самый неподходящий момент.
Ролик как грузовой блок без расчёта. Монтажный ролик на анкере — это рабочее решение для лёгких схем, но постоянная грузоподъёмная работа должна вестись сертифицированными блоками с паспортной нагрузкой.
Частые вопросы
Канавка 15 мм — под какой трос?
Канавка должна быть шире троса с запасом на мягкие пряди и оплётку: 15 мм комфортно работает с тросами и кабелями до ~10 мм. Трос сидит в канавке, не зажимается и не гуляет по ободу.
Чем ROL80 отличается от соседних типоразмеров?
Усиленной шириной обода 20 мм при том же профиле канавки 15 мм: больше металла в зоне контакта и жёстче посадка на оси — выбор для интенсивной и слегка ударной работы.
Можно ли ставить ролики в самодельный полиспаст?
Как разовое лёгкое решение — да: ролик на оси между двумя опорами — это шкив. Но для регулярных грузоподъёмных схем берите блоки с крюком и паспортной нагрузкой — у монтажного ролика нет грузового сертификата.
Какой ролик взять для протяжки кабеля?
Считайте по внешнему диаметру кабеля и добавляйте запас: типовые бытовые кабели до 10 мм — ROL70–ROL100. Изоляция боится изгиба сильнее стали, поэтому для кабелей правило диаметра применяется щедрее, чем для тросов.
Ролик ржавеет на улице?
Стальной ролик рассчитан на стройплощадку: рабочие поверхности не боятся погоды, а после мокрых смен достаточно капли масла в подшипник. Для постоянной уличной установки ролик лучше красить вместе с опорой.
BLOK_40 и BLOK_60PL — это тоже монтажные ролики?
Это ролики для поводков: BLOK_40 — под поводок Ø40 мм, BLOK_60PL — под цепной поводок Ø60 мм (используются в том числе вместо карабина в привязях больших собак). По механике это те же стальные ролики с осью, поэтому их часто берут и как компактные обводные узлы в самодельных оснастках.
Итог: памятка
Монтажный ролик ROL: коротко главное
Что это. Стальной шкив с канавкой и подшипником: превращает трение троса о кромку в качение — сохраняет трос, кабель и тягу.
Правило диаметра. Диаметр ролика = 12–25 диаметров троса; для кабелей — с запасом.
Канавка. 8 мм (ROL40/50) — под шнуры и тонкие тросы; 15 мм (ROL60–ROL140) — основной монтаж до ~10 мм.
Линейка. ROL40–ROL140: от карманного ROL50 до грузового ROL140; ROL80 — усиленный обод 20 мм.
Установка. Ось жёстко и без люфта, трос в канавке по касательной, чистая канавка, смазанный подшипник.
