Монтажный блок с площадкой, рым-болтом или крюком: как выбрать подвес (BLOK, BMK, БМСК)

Монтажный блок — это шкив с канавкой, встроенный в корпус с узлом подвеса: площадкой под болт, рым-болтом или крюком. Если обычный ролик нужно ещё как-то закрепить, то блок готов к работе сразу: подвесили на анкер, крюк или болт, перекинули трос — и у вас рабочий обводной узел для подъёма груза, оттяжки или изменения направления тяги. Это тот случай, когда правильный выбор корпуса экономит целую конструкцию из самодельных скоб.

В этой статье разбираем, чем отличаются три способа подвеса монтажного блока — площадка, рым-болт, крюк — и в какой ситуации оптимален каждый, почему нагрузка в 135 и 315 кг это не «вес блока», а предел рабочей схемы, как читать канавку 8 и 15 мм и как работает линейка блоков ГИБМАН BLOK, BMK, БМСК, БМПСК и БМРК с фотографиями из каталога и таблицей типоразмеров.

Содержание

• Что такое монтажный блок и из чего он состоит
• Три способа подвеса: площадка, рым-болт, крюк
• Нагрузка 135 и 315 кг: что означают цифры
• Канавка и диаметр шкива: подбор под трос
• Применение: подъём, обвод, оттяжка
• Линейка ГИБМАН с фото: BLOK, BMK, БМСК, БМПСК, БМРК
• Как выбрать блок под свою задачу
• Эксплуатация: 6 правил
• Схема: подъём груза через блок
• Таблица: модельный ряд монтажных блоков
• 5 ошибок при работе с блоками
• Частые вопросы
• Итог: памятка

Что такое монтажный блок и из чего он состоит

Конструкция монтажного блока повторяет логику ролика-шкива, но добавляет к ней корпус с подвесом — и именно подвес превращает ролик в грузовой узел.

Шкив с канавкой. Стальной или капролоновый ролик диаметром 40–140 мм с профилем канавки 8 или 15 мм. Канавка держит трос на ободе и задаёт радиус изгиба — те же правила, что и для монтажных роликов.

Подшипник в оси. Шкив вращается на подшипнике: груз, который тянут через блок, не тратит усилие на трение втулки. Под капролоновыми шкивами — капролоновый подшипник, который не боится воды и не требует смазки; под стальными — стальной.

Корпус с подвесом. Щёки корпуса держат ось шкива и переходят в узел подвеса: плоскую площадку с отверстием под болт, вкрученный рым-болт или поворотный крюк. Подвес — силовая часть блока: вся нагрузка схемы проходит через него.

Важно понимать: блок — это обводной узел, он меняет направление тяги и позволяет тянуть вверх-вниз-вбок, но сам не создаёт усилия. Усиление тяги — это задача полиспастных блоков BRP, о которых мы писали отдельно; здесь речь о блоке как о «направляющем шкиве с готовым подвесом».

Три способа подвеса: площадка, рым-болт, крюк

Один и тот же шкив в трёх корпусах — и три разных сценария работы.

Площадка (BLOK…PL). Плоское основание с отверстием: блок жёстко крепится болтом к балке, платформе, кронштейну. Это максимальная стабильность: блок не вращается и не раскачивается, трос всегда идёт по канавке в одном направлении. Площадка — выбор стационарных точек: кромки колодцев, направляющие на эстакадах, постоянные трассы.

Рым-болт (BLOK с рымом М8/М12). Кольцо на резьбе: блок подвешивается на карабин, скобу, крюк или проволочную тягу и сохраняет подвижность — ось подвеса может совпадать с направлением тяги, и блок сам «смотрит» туда, куда идёт трос. Рым-болт — универсал: переносные обводные точки, временные оснастки, схемы с меняющейся геометрией.

Крюк (BMK, БМСК). Быстросъёмный подвес: перекинул на балку, трубу, стропу — и работаешь, снял — и пошёл дальше. Крюк — выбор мобильных бригад и разовых подъёмов, где важна скорость установки. Поворотный крюк даёт блоку свободу ориентации под тягу.

Материал шкива тоже влияет на выбор: капролоновые шкивы (БМПСК, БМРК) тише, легче, не ржавеют и мягче к тросу и кранам-балкам — их стихия монтаж и подъёмы в чистых условиях; стальные шкивы (BLOK-…PL, АРМОГИБ) — прочнее на удар и абразив — их стихия стройплощадка и грязь.

Нагрузка 135 и 315 кг: что означают цифры

В линейке два класса: блоки со шкивами 40–50 мм держат до 135 кг, блоки от 60 мм и выше — до 315 кг. Эти цифры — предел рабочей схемы, и понимать их нужно правильно.

Во-первых, это нагрузка на блок, а не вес груза в общем случае. В простой схеме «груз висит на тросе, трос идёт через блок к лебёдке» блок воспринимает сумму обеих ветвей троса: при вертикальном подъёме — почти удвоенный вес груза. Груз 150 кг в такой схеме нагружает блок на ~300 кг — это уже верхний класс блоков, а не младший.

Во-вторых, угол схемы меняет нагрузку. Чем острее угол между ветвями троса на блоке, тем меньше суммарная сила: обвод с почти параллельными ветвями (просто перенаправили тягу) нагружает блок меньше, чем прямой подвес груза через блок.

В-третьих, динамические рывки. Рывок при старте кратковременно увеличивает натяжение в разы. Паспортные 315 кг — это статика; работая с подъёмами «с отрывом», держите запас минимум вдвое.

Практический вывод: младший класс 135 кг — для лёгких оснасток, тяг и направляющих; основной класс 315 кг — для реальных подъёмов и обводов. Для тонны и больше — это уже полиспастные блоки BRP с паспортными 2–12 тоннами на вытягивание.

Канавка и диаметр шкива: подбор под трос

Здесь работают те же два правила, что и для монтажных роликов.

Канавка 8 мм — у младших блоков со шкивами 40–50 мм (BLOK40PL, BLOK50PL, BLOK50 с рымом М8). Тонкие тросы и шнуры до ~6 мм.

Канавка 15 мм — все блоки со шкивами 60 мм и выше: тросы и кабели до ~12 мм. Это основной монтаж: канавка шире троса с запасом, трос не зажимается и не гуляет.

Правило диаметра — 12–25 диаметров троса: трос 6 мм комфортно живёт на шкиве 70–100 мм, трос 8–10 мм — на шкивах 100–140 мм. Чем регулярнее работа и тяжелее грузы, тем щедрее берите диаметр: у старших шкивов 120–140 мм ещё и больше запас по нагрузке кромки канавки.

Применение: подъём, обвод, оттяжка

Подъём груза через блок. Блок наверху (на балке, анкере, стропе), трос перекинут, один конец — на грузе, второй тянет рабочий или лебёдка. Выигрыша в силе нет, но направление подъёма — любое: можно стоять в стороне от груза и тянуть вниз — самое эргономичное направление тяги.

Обвод — смена направления тяги. Лебёдка стоит в стороне, блок на анкере у цели: тяга приходит на груз под нужным углом, трос нигде не трётся о кромки. Так собираются трассы самовытаскивания автомобиля, затягивания материалов, протяжки троса по ломаной линии.

Оттяжка и позиционирование. Блок на высоте позволяет тянуть груз вбок: подвесили блок над точкой, пропустили трос — и груз можно «доводить» по месту, не дотягиваясь руками.

Составная часть полиспаста. Монтажный блок может работать в паре с полиспастным BRP: BRP создаёт выигрыш в силе, монтажный блок меняет направление ветвей. Схема из двух блоков — базовый инструмент при вытягивании застрявшей техники.

Линейка ГИБМАН с фото: BLOK, BMK, БМСК, БМПСК, БМРК

Парк ГИБМАН закрывает все три подвеса и оба материала шкива. Покажем представительные модели.

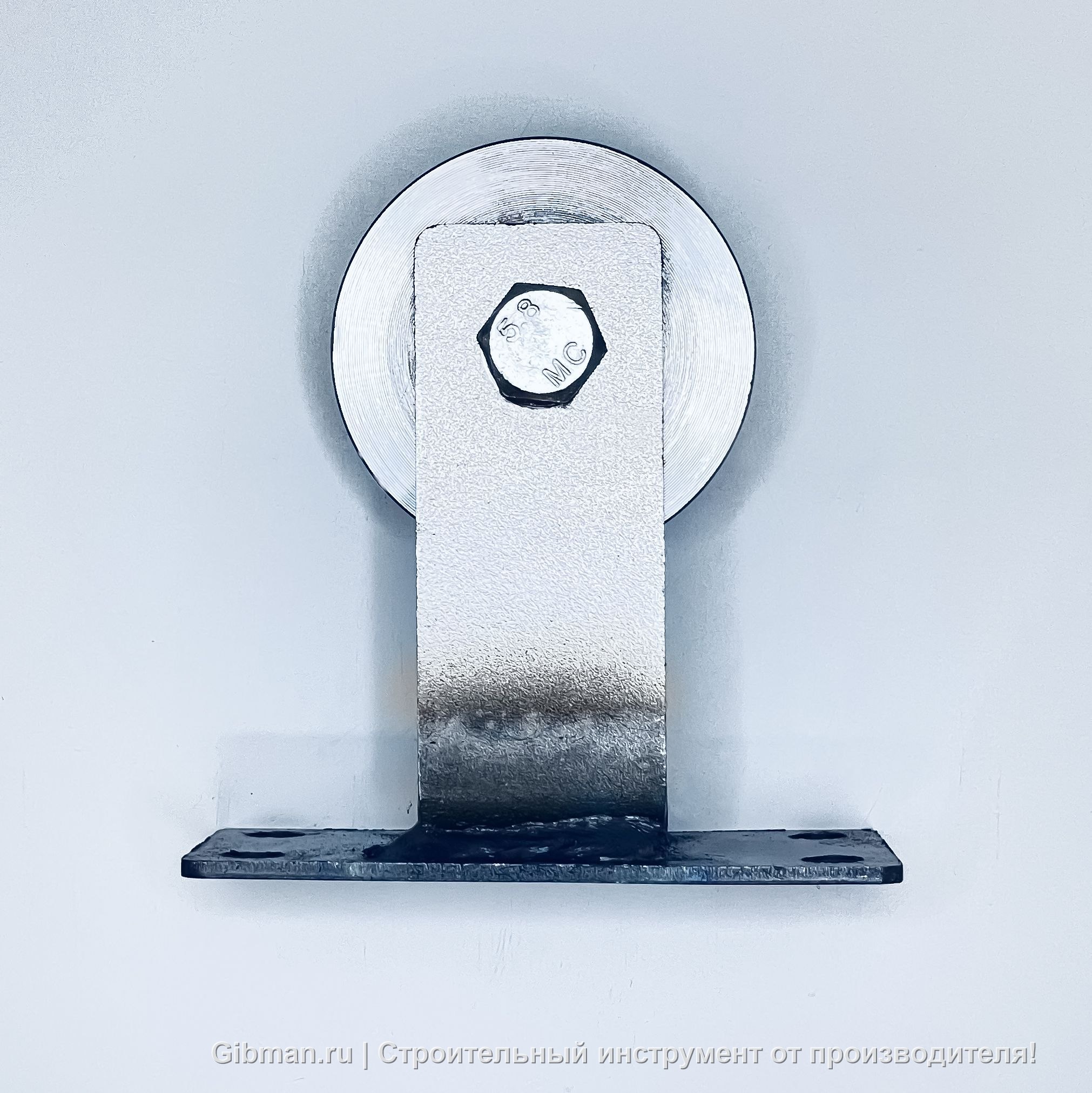

Серия BLOK…PL — блоки с площадкой: шкивы 40–140 мм, канавки 8 и 15 мм, крепление болтом к опоре

BLOK…PL (площадка). От BLOK40PL (ф40, канавка 8 мм, до 135 кг) до BLOK140PL (ф140, канавка 15 мм, до 315 кг). Максимально стабильный подвес: болт к балке — и блок не сдвинется ни на миллиметр. Для постоянных точек обвода это лучший вариант.

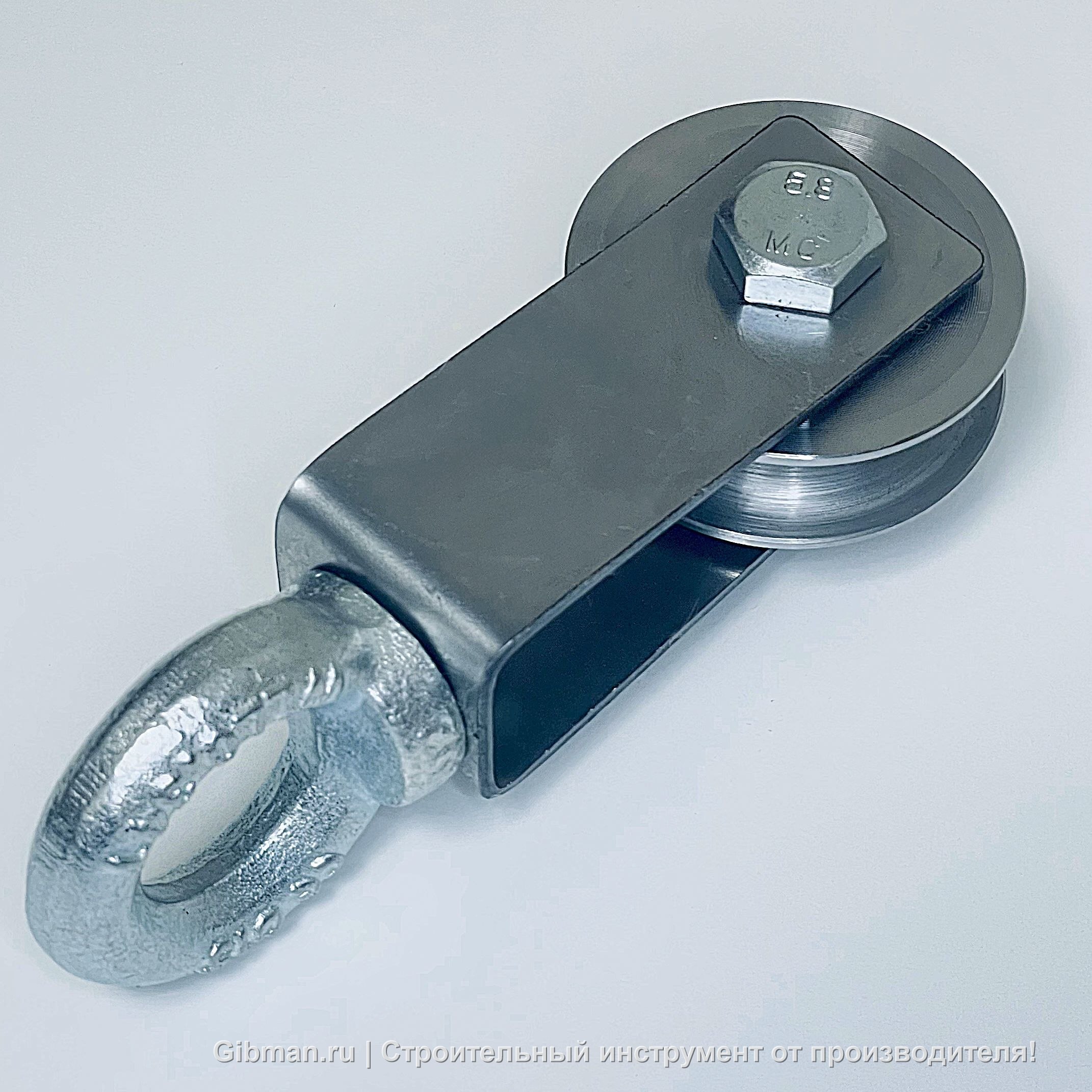

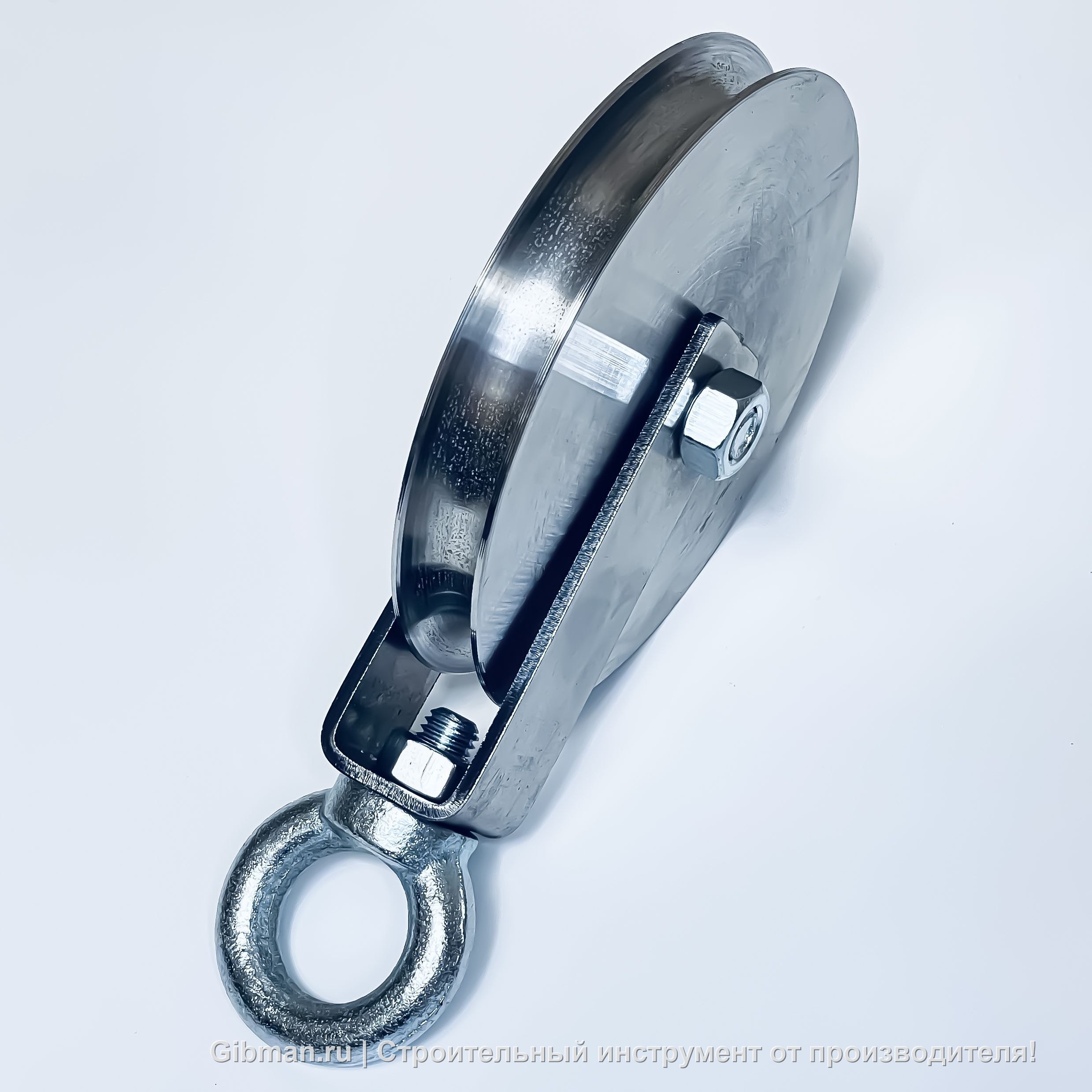

BLOK с рым-болтом М8/М12 — подвесной универсал: карабин, скоба или крюк, блок сам разворачивается по тяге

BLOK с рым-болтом. Рым М8 — у младшего BLOK50 (до 135 кг), рым М12 — у всех блоков от BLOK60 до BLOK140 (до 315 кг). Это самая мобильная серия: перекинул на скобу — работаешь, снял — переехал на следующую точку.

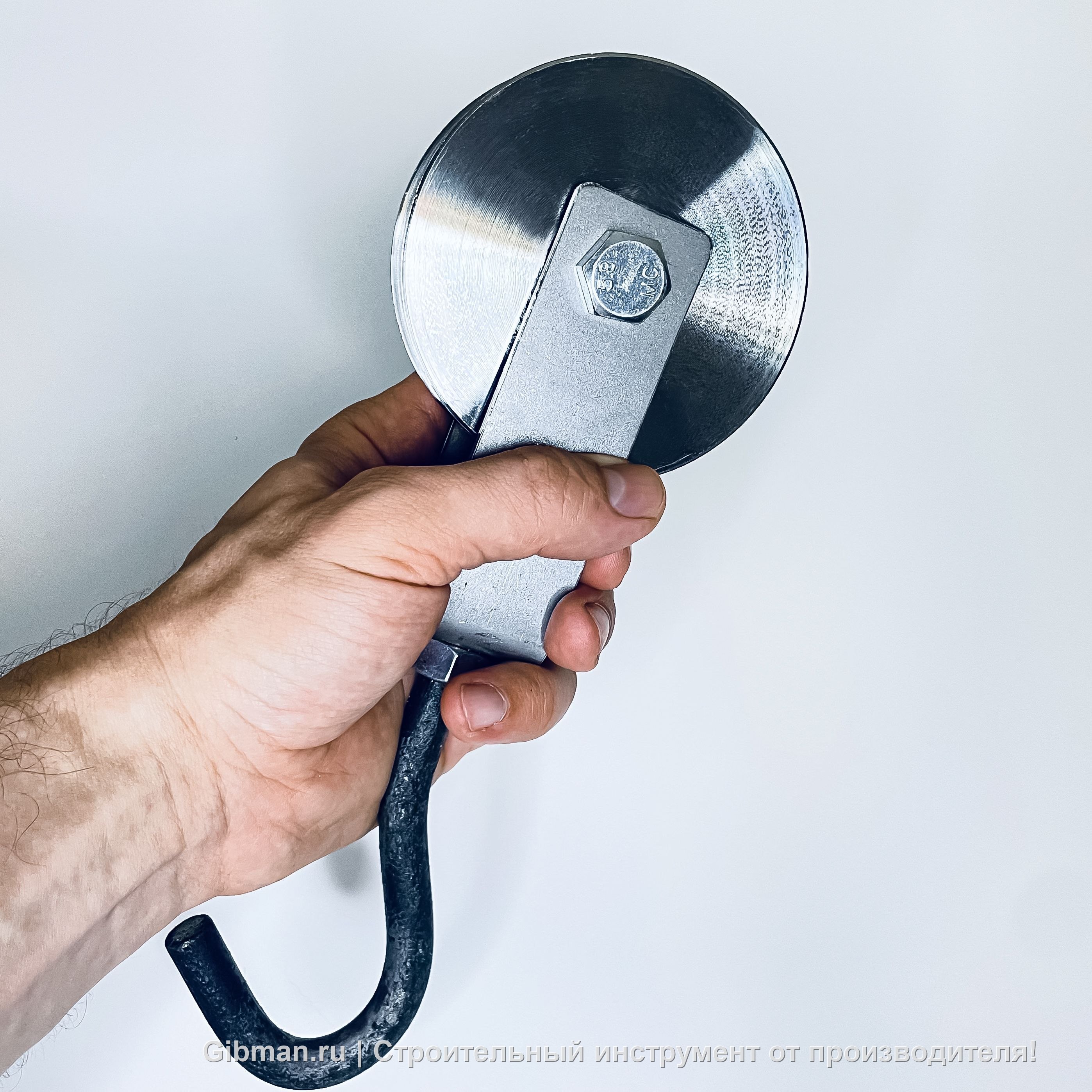

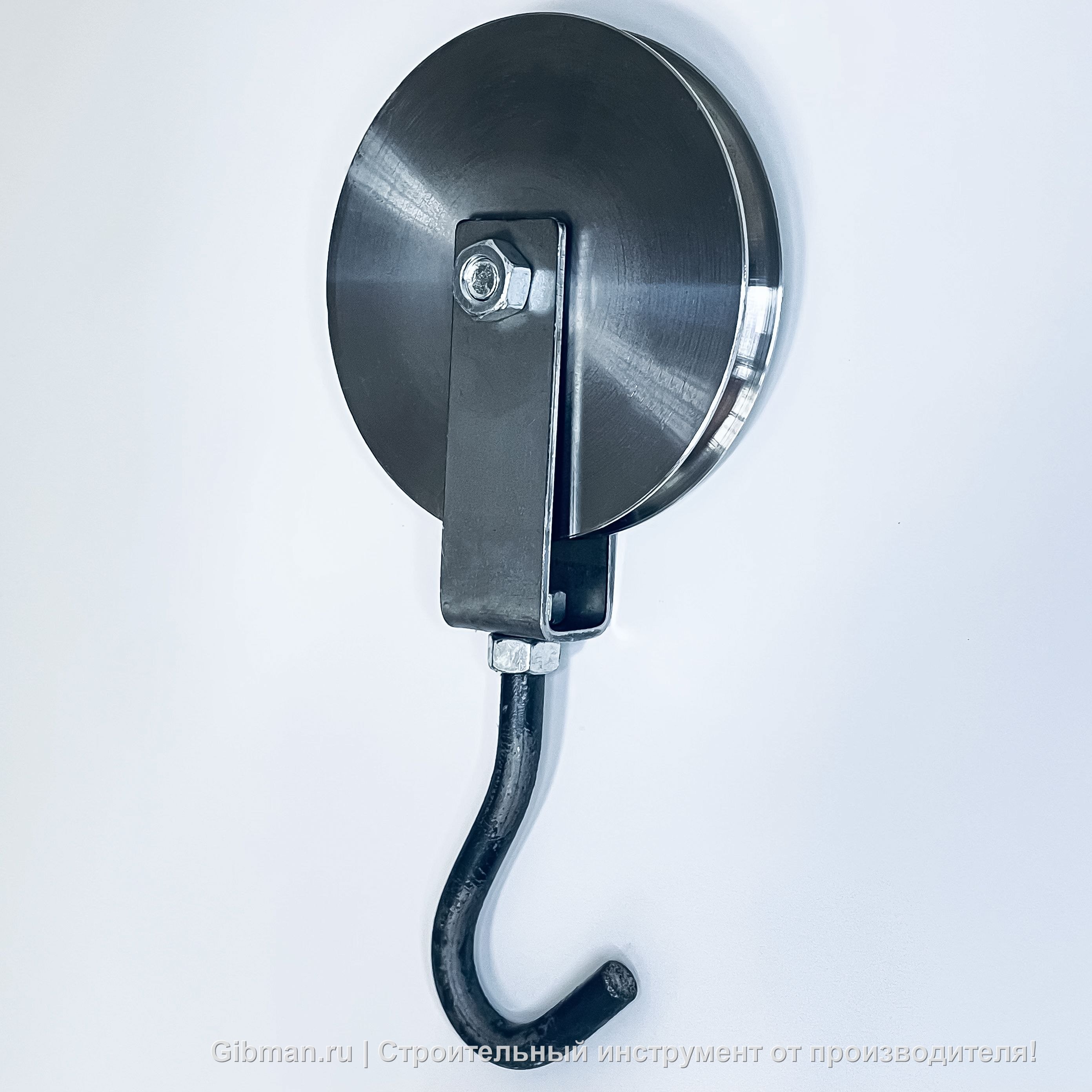

BMK — блоки с крюком 60–140 мм: быстросъёмный подвес на балку, трубу или стропу, до 315 кг

BMK (крюк). Шкивы 60–140 мм с канавкой 15 мм, нагрузка до 315 кг. Крюк с защёлкой перекидывается за секунду — серия для монтажных бригад, которые за день ставят блок в десятке разных точек.

БМСК (такелажные с крюком). Шкивы 60, 80, 100 и 120 мм — такелажная линейка для работы с тросами и стропами: тот же принцип крюка, такелажный корпус.

БМПСК (капролон с площадкой). Шкивы 60–120 мм из капролона с U-канавкой 15 мм и площадкой: тихий ход, не ржавеет, мягок к тросу — выбор для подъёмов, где важны чистота и шум, например на объектах с готовой отделкой.

БМРК (капролон с подшипником). БМРК-10-50 (ф50, до 100 кг, трос до 9 мм), БМРК-12-60 и БМРК-12-100 (ф60/100, до 300 кг, трос до 12 мм) — компактные капроновые блоки для лёгких подъёмов.

Отдельно: АРМОГИБ BLOK40 / BLOK-60PL / BLOK-140PL — блоки со стальным роликом и рым-болтом (у BLOK40 — и версия под поводок Ф40, у BLOK_60PL — под цепь Ф60), включая узкоспециальные применения вроде замены карабина в привязях. Это компактные стальные блоки на каждый день.

Как выбрать блок под свою задачу

Три шага, как и с роликами — плюс один силовой.

1. Как крепить? Стационарная точка — площадка (BLOK…PL, БМПСК). Переносная — рым-болт (BLOK с рымом) или крюк (BMK, БМСК): крюк — если установка/снятие каждый раз, рым — если блок живёт на карабине или скобе.

2. Какой трос? До 6 мм — младший класс с канавкой 8 мм (шкивы 40–50 мм); тросы и кабели 6–12 мм — канавка 15 мм (шкивы 60–140 мм). Диаметр шкива — по правилу 12–25d.

3. Какая нагрузка схемы? Посчитайте сумму натяжений обеих ветвей троса на блоке и добавьте запас на рывки. Лёгкие оснастки — класс до 135 кг; реальные подъёмы и обводы — класс до 315 кг; усиление тяги лебёдки — это уже BRP-полиспасты.

Типовые связки: электрик — BLOK60 с рымом на карабине (обводы трасс); монтажник — BMK100/120 на крюке (подъёмы на балках); стационарная точка на колодце — BLOK100PL на болтах; тихий монтаж в чистом помещении — БМПСК80/100.

Эксплуатация: 6 правил

1. Проверьте опору, а не только блок. Блок держит 315 кг только вместе с той точкой, на которой висит: анкер, балка, скоба должны быть рассчитаны на ту же нагрузку с запасом.
2. Считайте нагрузку на блок по сумме ветвей. При прямом подъёме через блок — это почти удвоенный вес груза. Паспорт — по нагрузке на блок, не по весу груза.
3. Держите трос в канавке на всём ходе. Перекошенный вход — трос идёт по ободу и корпусу. Направление тяги должно лежать в плоскости шкива.
4. Исключите рывки. Тяните плавно; старт под рывком — кратный рост натяжения, который не заложен в паспорт.
5. Не стойте под грузом и под натянутым тросом. Обрыв в точке блока выбрасывает обе ветви троса — рабочая зона должна быть сбоку.
6. Обслуживайте по материалу. Стальные шкивы — осмотр канавки и капля масла в подшипник; капролон — просто осмотр: он не ржавеет и не требует смазки.

Схема: подъём груза через блок

Подъём без выигрыша в силе, но с полным контролем: груз идёт ровно вверх, рабочий — в стороне

Таблица: модельный ряд монтажных блоков

Мнемоника серий: PL в индексе — площадка (plate), K после BM — крюк, ПСК — площадка+капролон, РК — капролон с подшипником. Цифры — диаметр шкива в мм, они же — шаг по правилу диаметра троса.

5 ошибок при работе с блоками

1. Груз почти вдвое тяжелее «паспорта блока». Паспортная нагрузка — на блок, а при прямом подъёме блок держит обе ветви троса. Груз 200 кг на блоке класса 315 кг — уже на грани, а с рывком — за ней.
2. Слабая точка подвеса. Идеальный блок на гвозде не работает: считайте прочность анкера, балки и крюка в точке подвеса — это часть схемы.
3. Трос не в плоскости шкива. Блок, подвешенный боком к линии тяги, работает кромкой канавки: трос «пилит» металл, блок разворачивает рывками. Ось подвеса должна совпадать с биссектрисой угла ветвей.
4. Канавка не по тросу. Трос 10 мм в канавке 8 мм младшего блока — зажим и износ. Сначала трос, потом шкив.
5. Работа под грузом. Классика травм при блочных схемах: поправить что-то «прямо сейчас». Натянутый трос и подвешенный груз — зона, в которой не стоят никогда.

Частые вопросы

Итог: памятка
