Арматурогиб: как выбрать станок для гибки арматуры

Арматурогиб — ручной станок, которым гнут арматуру: хомуты для фундамента, скобы, хомуты, П-образные и Г-образные элементы, лапки и концевые отгибы. Там, где раньше арматуру «гнули об трубу» вдвоём — с кривыми углами, сорванной кожей и нулями вместо прямых углов, — арматурогиб делает заготовку за одно движение рычага, и десятый пруток выходит точно таким же, как первый. Для тех, кто вяжет каркасы постоянно — строители фундаментов, изготовители лестниц и закладных, производители сеток и каркасов, — это тот инструмент, который окупается на первой же партии деталей.

В этой статье разбираем, чем ручной арматурогиб отличается от «дедовских» способов, что значат слова «острый гиб» и «плавный гиб» и почему это главный критерий выбора, как устроены станки линейки ГИБМАН АМГ — от компактного АМГ-10 на 10 мм до флагманского АМГ-20 на 20 мм и роликового АМГК-16 — с фотографиями из каталога и реальными характеристиками, а также как гнуть правильно, чтобы не испортить ни инструмент, ни заготовку.

Содержание

• Зачем нужен арматурогиб: что гнут им на самом деле
• Острый и плавный гиб: главный критерий выбора
• Как устроен ручной арматурогиб
• Линейка ГИБМАН АМГ с фото: АМГ-10, АМГ-12, АМГ-14, АМГ-16, АМГ-20
• АМГК-16: роликовый станок и чем он отличается
• Как выбрать модель под свои прутки
• Техника гибки: 7 шагов к прямому углу
• Схема: от прутка до готового хомута
• Таблица: модельный ряд АМГ в одном месте
• 5 ошибок, которые ломают станки и заготовки
• Частые вопросы
• Итог: памятка

Зачем нужен арматурогиб: что гнут им на самом деле

Ассортимент деталей из арматуры гораздо шире, чем кажется. На стройплощадке арматурогиб нужен не «для красоты» — он закрывает целый пласт заготовительных работ.

Хомуты и скобы для фундаментов. Главный расходник монолитчика: на куб бетона в ленте уходит десятки хомутов, и каждый — это четыре гнутых угла. Гнуть их «на коленке» — значит получить каркас, у которого защитный слой «гуляет» на сантиметры. Со станком хомут делается за 15–20 секунд и выходит строго по размеру.

Лапки и концевые отгибы. По нормам анкеровки концы рабочих стержней в лёгких бетонах отгибаются — прямой «якорь» заданной длины. Это короткий гиб на конце длинного прутка, и именно такие гибы ручным арматурогибом делаются без борьбы: завёл пруток до упора, отвернул рычаг.

П- и Г-образные элементы, закладные. Перемычки, спицы для сеток, штыри для ограждений, скобы для кирпичной кладки, элементы лестниц и мебели — всё, что серийно гнётся из гладкой или рифлёной арматуры диаметром до 20 мм.

Правка и дозагиб. Отогнутый при транспортировке выпуск, неточно загнутый ранее элемент — арматурогибом это исправляется контролируемым движением, а не ударами кувалды, которые оставляют вмятины и надрывы на рифлёной поверхности.

Общий знаменатель простой: арматурогиб нужен там, где углов много и они должны быть одинаковыми. Один забор — можно и об трубу. Триста хомутов на фундамент — уже нет.

Острый и плавный гиб: главный критерий выбора

В названиях моделей ГИБМАН встречаются слова «острый гиб» и «плавный гиб» — и это не маркетинг, а описание геометрии готовой детали.

Острый гиб — угол с минимальным внутренним радиусом, практически перегиб «в угольник». Нужен там, где деталь должна точно ложиться в проектное сечение: хомуты прямоугольного сечения, замкнутые скобы, детали с плотной посадкой. Радиус у острого гиба маленький, поэтому металл на линии сгиба работает на пределе — станки с острой оснасткой имеют усиленный ролик и щёку, а заготовка при гибке требует более уверенного движения.

Плавный гиб — угол с заметным внутренним радиусом, «дуга», а не перегиб. Именно так рекомендуется гнуть рабочую арматуру для анкеровок и отгибов: плавный радиус сохраняет прочность стержня в зоне гиба — металл меньше наклёпывается, риск микротрещин и надрыва рёбер рифлёной поверхности минимален. Плавный гиб также легче физически: рычагу нужно меньше усилия, поэтому станки с плавной оснасткой берут на предельные для линейки диаметры — 16 и 20 мм.

Практическое правило: хомуты и скобы — острый гиб; рабочие стержни, лапки и анкеровки — плавный. Если работаете и с тем, и с тем — смотрите на пару моделей или на роликовый АМГК-16, у которого радиус задаётся перестановкой роликов.

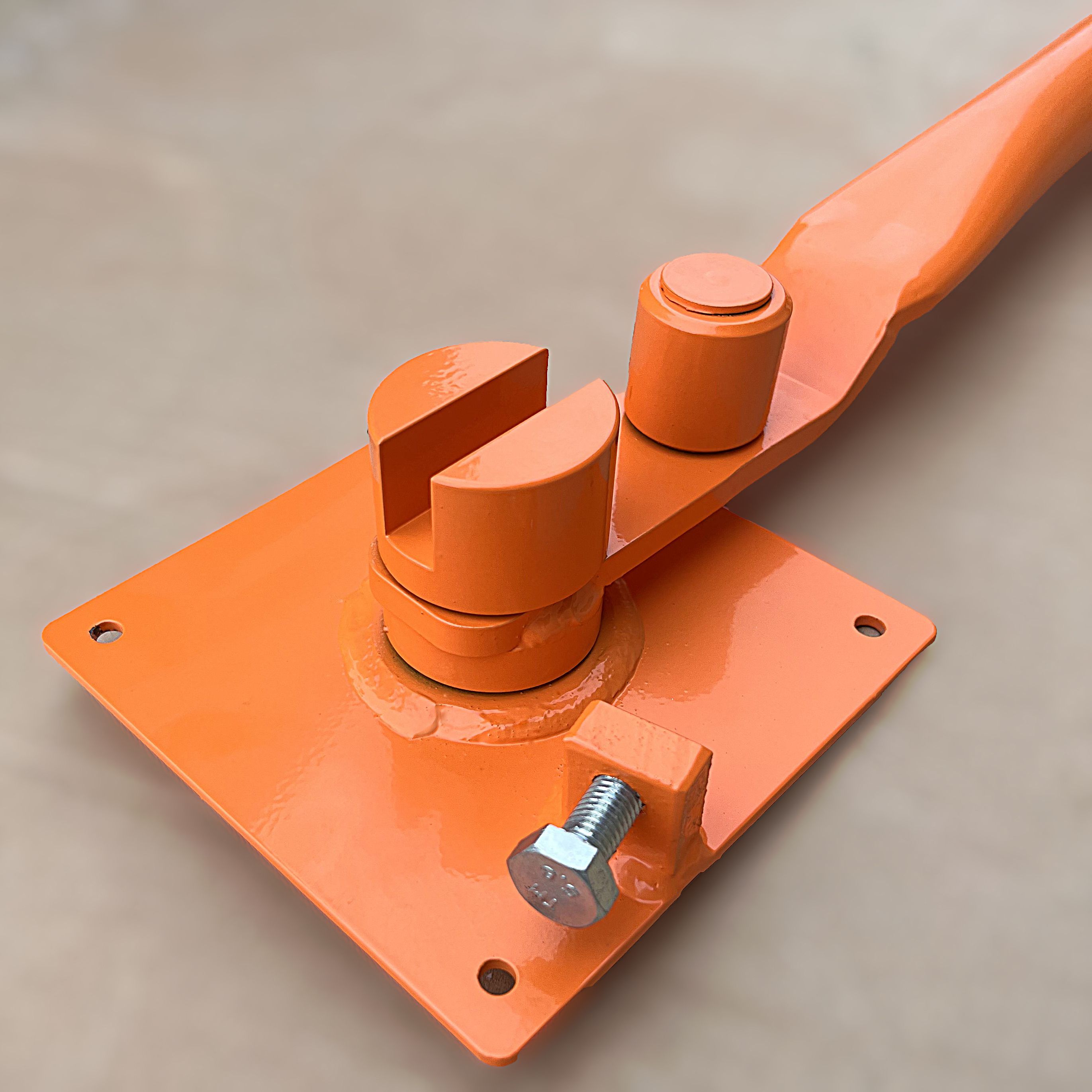

Как устроен ручной арматурогиб

Все станки линейки АМГ построены по одной силовой схеме, и понимание этой схемы объясняет и технику работы, и типовые ошибки.

Станина с упором и роликом. Массивная стальная база, в которой зафиксирован неподвижный ролик — он формирует внутренний радиус гиба и является «осью», вокруг которой отверается пруток. У моделей с острым гибом радиус минимальный, у плавных — заметный.

Подвижная щека с рычагом. Рабочий орган, который давит на свободную часть прутка и поворачивает её вокруг ролика. Длина рычага — главный источник усилия: плечо в 0,5–1 м позволяет человеку без спортивной подготовки гнуть 16-ю и даже 20-ю арматуру. Конструкция из высокопрочной стали не деформируется: угол сотой заготовки равен углу первой.

Ограничитель угла / упор. Позиционирование прутка до упора задаёт длину короткого плеча гнутого элемента — поэтому серия хомутов выходит одинаковой без разметки каждого прутка отдельно.

Монтаж. Станок крепится болтами к верстаку, столу, швеллеру или куску доски на стройплощадке — на всю работу это полминуты, зато рычаг можно тянуть двумя руками, не удерживая корпус ногой.

Вес станков линейки — единицы килограммов (например, АМГ-20 — около 9,5 кг), поэтому станок возится на объект в багажнике и переносится одним человеком. Сборка — Россия, оснастка — высокопрочная сталь, фирменный оранжевый цвет ГИБМАН.

Линейка ГИБМАН АМГ с фото: АМГ-10, АМГ-12, АМГ-14, АМГ-16, АМГ-20

Линейка выстроена по диаметру арматуры и типу гиба — от самой компактной модели до станка на 20 мм. Все модели — ручные, с рычагом и фиксированным радиусом гиба.

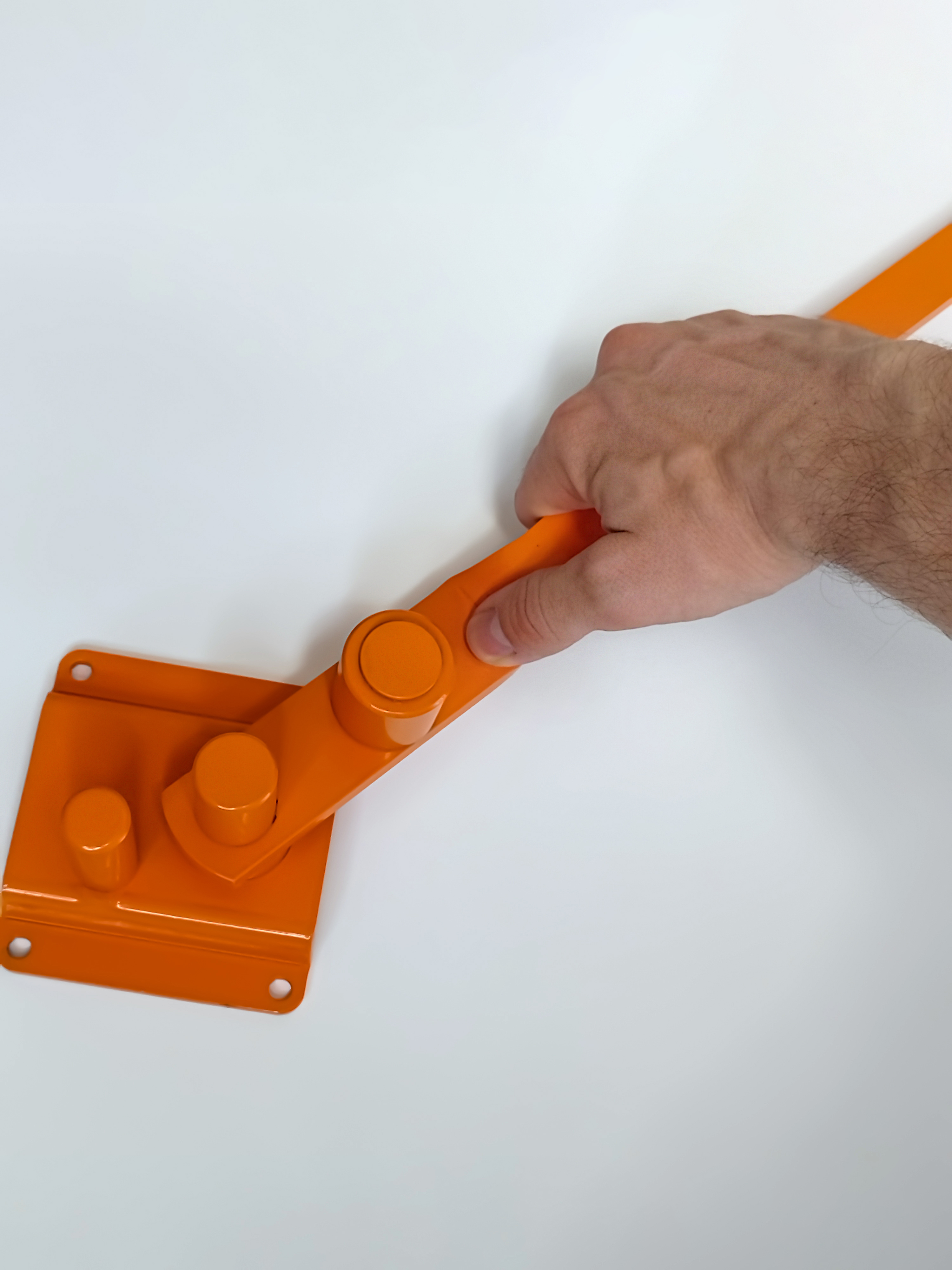

AMG-10 — вход в линейку: арматура 10 мм, лёгкий станок для хомутов, скоб и мелкой закладки

AMG-10 — самая лёгкая модель на гладкую и рифлёную арматуру до 10 мм. Её территория — хомуты для ленточных фундаментов малых сечений, скобы, детали заборов и теплиц, заготовки для лестничных перил. Идеальный первый станок: весит немного, усилия требуется чуть, а навык работы с арматурогибом ставится именно на нём.

АМГ-12 ПАЗ (острый гиб) — модель для хомутов и замкнутых скоб из арматуры 12 мм, где нужен угол «в угольник» с минимальным радиусом. Острая оснастка — для серийного изготовления хомутов: деталь получается с чёткими прямыми гранями и ложится в каркас без «подушек» и перекосов.

АМГ-12 ПАЗ — острый гиб для хомутов из 12-й арматуры: угол «в угольник» с минимальным радиусом

АМГ-12 (плавный гиб) — «золотая середина» линейки и самый ходовой выбор частника: 12 мм — типовой диаметр рабочей арматуры ленточных фундаментов, и плавный радиус здесь то, что нужно для лапок и анкеровок. Если брать один станок на дачное строительство и мелкие фундаменты — чаще всего это именно АМГ-12 плавный гиб.

АМГ-14 (острый гиб) — хомуты и скобы из рифлёной арматуры до 14 мм включительно и гладкой до 16 мм. Модель для тех, кто серийно делает закладные и каркасы из 14-й: острая оснастка держит чёткий угол даже на заметно упругой рифлёной поверхности.

АМГ14К — вариант на 14 мм с конструктивом «К»: усиленная рабочая пара под длинные серии. Выбор, когда 14-я арматура гнётся постоянно и помногу — пригруз и жёсткость здесь выше, чем у базовых моделей.

АМГ-16 (плавный гиб) — рабочий станок профессионала: рифлёная арматура до 16 мм включительно. Диаметр 16 мм руками «об трубу» уже не гнётся в принципе — нужен рычаг, и АМГ-16 его даёт: плавный радиус, длинное плечо, уверенный угол за одно движение. Это типовой станок бригад, заливающих фундаменты серьёзных домов и делающих закладные на продажу.

АМГ-20 (плавный гиб) — флагман линейки: арматура до 20 мм включительно, вес около 9,5 кг. Пруток 20 мм — это уже конструкционная марка: перемычки, штыри, тяжёлые закладные, элементы для промышленных каркасов. Радиус гиба плавный — единственный режим, в котором такая сталь гнётся без риска разрыва рёбер. Крепить станок при работе обязательно: усилие на рычаге при 20 мм — величина, о которой лучше помнить заранее.

АМГ-20 — флагман линейки: плавный гиб арматуры до 20 мм включительно, вес около 9,5 кг

АМГК-16: роликовый станок и чем он отличается

Все модели выше гнут в одной точке — вокруг фиксированного ролика с постоянным радиусом. АМГК-16 устроен иначе: пруток зажимается и отверается вокруг подвижного ролика, и именно роликовая схема даёт два преимущества.

АМГК-16 — роликовая схема: плавное скольжение ролика по заготовке вместо трения точки об металл

Меньше следов на заготовке. Ролик катится по прутку, а не скользит точкой: рифлёная поверхность не сминается, галтель гиба чистая. Для деталей, где арматура остаётся на виду — перила, мебель, декоративные элементы, — это решающий аргумент.

Плавный режим на всём диапазоне 6–16 мм. Один станок закрывает и тонкие скобы из 6–8 мм, и рабочую арматуру 12–16 мм — с одинаковым плавным радиусом. Для универсальной мастерской это честная альтернатива паре станков: не «либо хомуты, либо лапки», а всё сразу.

Плата за универсальность — немного большая масса и цена относительно однорадиусных моделей того же диаметра. Но если работа смешанная, АМГК-16 обычно выгоднее, чем два специализированных станка.

Как выбрать модель под свои прутки

Алгоритм короткий и состоит из трёх вопросов.

1. Какой максимальный диаметр гнёте реально? Берите модель с запасом в один шаг по диаметру: гнуть 14-ю арматуру на АМГ-12 — значит работать на пределе всегда, с перегрузом рычага и уставшей оснасткой. Запас делает каждое движение лёгким. Максимальные диаметры в линейке: 10, 12, 14 (плюс гладкая 16), 16 и 20 мм.

2. Что чаще — хомуты или рабочие стержни? Хомуты, скобы, замкнутые закладные — модели с острым гибом (АМГ-12 ПАЗ, АМГ-14). Лапки, анкеровки, отгибы выпусков — плавный гиб (АМГ-12, АМГ-16, АМГ-20). Смешанная работа по всему диапазону 6–16 мм — роликовый АМГК-16.

3. Как часто и где работаете? Разовый фундамент дачи закрывает АМГ-10 или АМГ-12. Бригадная работа на потоке — АМГ-16/АМГ-20 или АМГ14К, с креплением станка на верстак или стол. На выезде важен вес: от AMG-10 (самый лёгкий) до АМГ-20 (около 9,5 кг) разница чувствуется в багажнике.

Частые практические связки: дачник-«самостройщик» — АМГ-12 плавный гиб; монтажная бригада монолитных фундаментов — АМГ-12 ПАЗ на хомуты плюс АМГ-16 на рабочие стержни; изготовитель закладных и металлоизделий — АМГ14К или АМГ-20; универсальная мастерская — АМГК-16.

Техника гибки: 7 шагов к прямому углу

1. Закрепите станок. Болты в верстак или временное основание. На диаметрах от 14 мм работа «на весу» с удержанием корпуса ногой — прямой путь к травме.
2. Разметьте заготовку. Для серии одинаковых деталей достаточно выставить пруток до упора: упор задаёт длину короткого плеча, и каждый следующий хомут выходит одинаковым без линейки.
3. Заведите пруток до упора между роликом и щекой, коротким плечом в сторону рычага. Пруток должен стоять перпендикулярно плоскости гиба.
4. Гните одним плавным движением рычага, без рывков и «раскачки». Рывок на рифлёной арматуре оставляет залом ребра — будущую трещину.
5. Держите рычаг в плоскости гиба. Боковое давление разворачивает заготовку и искажает угол — тяните рычаг строго перпендикулярно прутку.
6. Для предельного диаметра — два прохода: первый до ~60°, переставили пруток и довели до 90°. Металлу нужно меньше деформации за раз, угол выходит чище.
7. Проверьте первый экземпляр угольником и шаблоном. Дальше вся серия гнётся по нему — станок не «уплывает», угол первой детали равен углу последней.

Схема: от прутка до готового хомута

Упор и фиксированный радиус делают серию одинаковой: разметка нужна только первой детали

Таблица: модельный ряд АМГ в одном месте

Обратите внимание на связку «диаметр × тип гиба»: диаметр определяет усилие и класс задач, тип гиба — вид деталей. Ошибиться в типе гиба не страшно — хомут можно довести, а лапку — загнуть дважды; ошибиться в диаметре нельзя — гнуть арматуру толще паспортной на ручном станке значит сломать оснастку и, возможно, рычаг.

5 ошибок, которые ломают станки и заготовки

1. Гибка арматуры толще паспортной. «12-ю да гнётся же на АМГ-10, просто давить сильнее» — так ломается рычаг и ролик. Диаметр в названии модели — это предел по рифлёной арматуре, и он не «плюс один шаг».
2. Работа без крепления станка. На 16–20 мм усилие на рычаге такое, что незакреплённый корпус сдвигается — угол уплывает, а рычаг уходит в сторону вместе с руками.
3. Рывок вместо плавного движения. Динамический удар перегружает точку контакта: рифлёная поверхность сминается, на гладкой остаётся вмятина от ролика.
4. Гиб «холодным» способом замороженной стали. Арматура, зимовавшая на улице при минусовых температурах, гнётся более хрупко — дайте прутку час при плюсовой температуре, если работа идёт в мастерской.
5. Повторный гиб по старому углу. Каждый дополнительный перегиб по уже деформированной зоне наклёпывает металл: деталь «вправить назад» можно один раз, второй — трещина.

Частые вопросы

Итог: памятка
